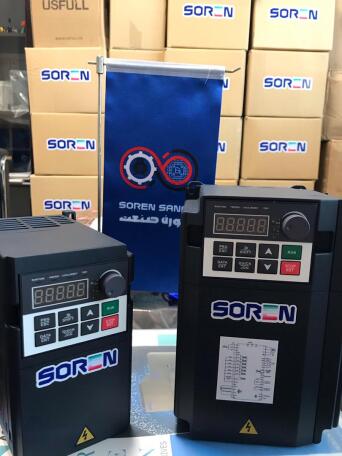

اینورترهای سری SSO1400 با قابلیت دقت بسیار بالا در کنترل سرعت و گشتاور موتور
و همچنین قابلیت تحمل اضافه جریان، بهترین انتخاب برای کنترل بارهای حساس و
متغییر تلقی میشود. به همین خاطر از جمله کاربردهای این سری از دستگاه ها میتوان
به سیستمهای بالابر، آسانسور و همچنین سیستمهای صنعتی پیچیده اشاره کرد.
اینورترهای سری SSO1400 با طراحی سازگار با محیط صنعتی و کارگاهی و همچنین
قابلیت پیادهسازی تعداد مختلفی از سیستمهای اتوماسیون، بهترین گزینه برای
محیطهای صنعتی و کارگاهی محسوب میشود. این سری از دستگاهها به دلیل کاربرد
متنوع به عنوان اینورتر جنرال تلقی میشوند.
در این دفترچه سعی شده است خلاصهای از نحوه تنظیم، راهاندازی و سیمکشی
اینورترهای سری SSO1400 به طور کوتاه توضیح داده شود. برای کسب اطلاعات بیشتر
به وب سایت شرکت و کتاب جامع راه اندازی و تنظیم پارامترهای این دو دستگاه مراجعه
نمایید.
1
- مشخصات فنی دستگاه
مشخصات فنی اینورترهای سری SSO1400 در جدول 1 - 1 آمده است.
جدول 1 - 1 مشخصات فنی محصول
مشخصات SSO1400
قابلیتهای اصلی (Main Feature)
قابلیت راه اندازی موتورهای سنکرون
Supports asynchronous motor
دارد
قابلیت راه اندازی موتورهای سنکرون
Supports synchronous motor
دارد
روشهای کنترلی
Control Methods
V/F Control
Sensorless Flux Vector Control (SFVC)
Close-Loop Vector Control (CLVC)
گشتاور اولیه
Starting Torque
200% - 0.5Hz
دقت سرعت و گشتاور
Speed & Torque Accuracy
0.01%
اندازهگیری خودکار پارامترهای موتور
Motor Auto tuning
دارد
بیشترین فرکانس خروجی
Output Maximum Frequency
V/F : 0 – 3200 Hz
Vector-Control : 0 – 300 Hz
افزایش گشتاور
Torque boost
0.1% - 30%
کنترلر PID داخلی
Integrated PID Controller
دارد
PLC داخلی
Build-In PLC
7 Digital Inputs
2 Relay Outputs
1 Transistor open-collector Output
ارتباط سریال RS485 ( Modbus-RTU )
Serial communication RS485 (Modbus-RTU)
Baud-rate: Up to 115200 bps
Format: <8,N,2>, <8,N,1>, <8,E,1>, <8,O,1>
Mods: Master/Slave
انکودر تفاضلی
Incremental Encoder
0-65535
فرکانس کریر
Carrier Frequency
0.5 – 16 KHz
ورودی و خروجی آنالوگ
Analog Inputs / Outputs
2 Analog Inputs (0-10v / 4-20mA)
1 Analog Output (0-10v / 4-20mA)
1 Analog Output (0-10v)
ورودی و خروجی دیجیتال مجازی
Virtual Digital I/O
5 Virtual Digital Inputs
5 Virtual Digital Output
منحنی V/F
V/F Curves
Linear Curve
Multi-Point Curve
Nth Power Curve
V/F Separation:
Complete Separation
Half Separation
مدت زمان شتابگیری
Acceleration / Deceleration Time
0.0Sec – 6500.0Sec
تزریق جریان DC ترمز
DC Brake
0-36Sec / 100%
- معرفی ترمینالهای دستگاه
- 1 - معرفی ترمینالهای برد پاور
ترمینالهای برد پاور دستگاه تک فاز در شکل 2 - 1 و دستگاه سه فاز در شکل 2 - 2
نشان داده شده است.
شکل 2 - 1 ترمینالهای برد پاور دستگاه تکفاز
شکل 2 - 2 ترمینالهای برد پاور دستگاه سه فاز
توضیحات مربوط به ترمینالهای برد پاور دستگاه در جدول 2 - 1 آمده است.
جدول 2 - 1 ترمینال های برد پاور
ترمینال عنوان توضیحات
L1, L2
ترمینالهای برق ورودی تکفاز دستگاه
برق ورودی 220V AC را به این ترمینالها متصل میکنیم.
R, S, T
ترمینالهای برق ورودی سهفاز دستگاه
برق ورودی 380V AC را به این ترمینالها متصل میکنیم.
P(+), P(-)
ولتاژ مثبت و منفی باس DC
ولتاژ مشترک ورودی باس DC دیگر درایوها
PB
ترمینال اتصال مقاومت ترمز
مقاومت ترمز را بین این ترمینال و ترمینال P(+) متصل میکنیم.
U, V, W
ترمینالهای خروجی سهفاز دستگاه
موتور سهفاز مورد نظر به این ترمینالها متصل میشود.
PE
ترمینال ارت دستگاه
میبایست این ترمینال به چاه ارت محل نصب درایو متصل شود.
نکته: اتصال اشتباه ورودی و خروجیهای دستگاه میتواند باعث آسیب رسیدن به
دستگاه شود.
